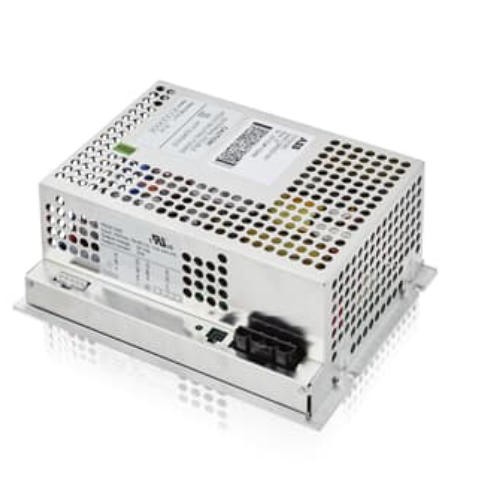

檢查 LED 指示燈：觀察 DSQC 661 上的 DC OK LED 指示燈狀態。如果該燈為綠色，說明 DSQC 661 正常工作；若為脈沖綠色，表明直流輸出沒有正確連接任何單元（負載）或者輸出存在短路；若燈熄滅，則說明 DSQC 661 有故障或者輸入電壓不足。
檢查直流輸出連接：確保電源連接到 DSQC 662，且 DC 輸出連接器 X2 上帶有最低 2A 的負載。若連接有故障或者電源未接到 DSQC 662，請維修連接并將其接好。
檢查直流輸出是否短路：使用歐姆計測量 DSQC 661 上的直流輸出連接器 X2 的電壓引腳和地之間的電阻，該電阻不應小于 10 歐姆。同時，檢查 DSQC 662 上的 DC 輸入連接器 X1，測量其電壓引腳和地之間的電阻，也不應小于 10 歐姆。如果發現 DSQC 661 短路，可能需要更換 DSQC 661 模塊；如果是 DSQC 662 短路，則需維修 DSQC 662。
測量直流輸出電壓：在直流輸出連接器 X2 處用電壓表測量電壓，電壓應為 + 24V＜U＜+27V。如果檢測到電壓正確且 DC OK LED 為綠色，則電源工作正常；如果檢測到電壓正確但 DC OK LED 熄滅，則認為電源有故障但不必立即更換；如果檢測到?jīng)]有電壓或者電壓錯誤，則繼續下一步。
測量輸入電壓：使用電壓表測量 DSQC 661 的輸入電壓，電壓應為 172V＜U＜276V。如果輸入電壓正確，繼續下一步；如果檢測到?jīng)]有電壓或者輸入電壓錯誤，則檢查開關 Q1 - 2。
檢查開關 Q1 - 2：確保開關 Q1 - 2 是閉合的。如果開關閉合，繼續檢查斷路器 F2 和可選斷路器 F6（如有使用）；如果開關是開路的，則將它們閉合，驗證故障是否已經修正。
檢查斷路器 F2 和 F6：確保斷路器 F2 和 F6 是接通的。如果斷路器接通，繼續檢查到機柜的輸入電壓；如果斷路器斷開，則將它們閉合或更換，驗證故障是否已經修正。
檢查機柜輸入電壓：確保到機柜的輸入電壓是該特定機柜的正確電壓。如果輸入電壓正確，繼續檢查電纜；如果輸入電壓不正確，請進行調整，驗證故障是否已經修正。
檢查電纜：確保電纜正確連接且無故障。如果電纜正常，問題很可能是由變壓器 T1 或輸入濾波器引起的，嘗試使這部分電源工作，驗證故障是否已經修正；如果發現電纜沒有連接或者有故障，連接或更換電纜，驗證故障是否已經修正。
實操：
接口與連接修復
如果是接口松動問題，可將松動的接口重新插拔，確保連接牢固，并使用固定裝置進行加固，防止再次松動。對于氧化或腐蝕的接口，使用專用清潔劑和工具進行清理，去除氧化物和腐蝕物，恢復接口的良好導電性。在ABB機器人維修中，接口與連接修復是相對簡單但重要的操作，能解決許多因連接問題導致的故障。
元件更換
當確定某個元件損壞后，需要進行更換。首先，使用合適的工具，如電烙鐵、熱風槍等，小心地將損壞的元件從電路板上拆卸下來。在拆卸過程中，要注意控制溫度和操作力度，避免對周邊元件造成損壞。然后，選擇與原元件型號、規格完全一致的新元件進行更換。安裝新元件時，確保焊接牢固、引腳連接正確。在解決ABB機器人故障時，元件更換需要維修人員具備精細的操作技巧和耐心。
維修完成后，不能直接將機器人投入使用，必須進行嚴格的測試。
先進行通電測試，觀察主機DS0C661的指示燈是否正常亮起，有無異常報警信息。進行功能測試，通過機器人控制系統發送各種指令，讓機器人執行不同的動作，檢査機器人的運動是否準確、平穩，各功能是否正常。如進行機器人的點動、線性運動、回零等操作，觀察機器人的響應情況。只有經過全面測試，確認機器人運行正常，無故障出現后，才算完成一次成功的ABB機器人主機DSOC661維修。
