| 品牌安川 | 有效期至長期有效 | 最后更新2025-06-17 13:02 |
| 負載：35kg | 工作范圍：2538mm | |
| 瀏覽次數58 |
?超長手臂，應用范圍擴大
?根據高速動作和寬廣的動作范圍，應用范圍擴大。
?減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備

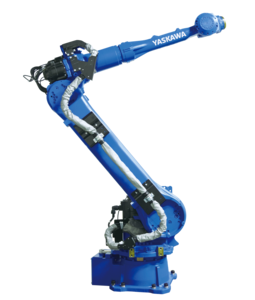

| 標準規格 | MOTOMAN-GP35L | |
|---|---|---|
| 型號 | YR-1-06VXL35-A00 | |
| 構造 | 垂直多關節型（6個自由度） | |
| 可搬質量*1 | 手首部 | 35kg |
| U臂上 | 10kg | |
| 最大可達 | 2538 ㎜ | |
| 重復定位精度*2 | 0.07mm | |
| 動作范圍 | S軸（旋轉） | -180°- +180° |
| L軸（下臂） | -90° - +135° | |
| U軸（上臂） | -80° - +206° | |
| R軸（手腕旋轉） | -360° - +360° | |
| B軸（手腕擺動） | -125° - +125° | |
| T軸（手腕回轉） | -360° - +360° | |
| 最大速度 | S軸（旋轉） | 3.14rad/s, 180°/s |
| L軸（下臂） | 2.44rad/s, 140°/s | |
| U軸（上臂） | 3.11rad/s, 178°/s | |
| R軸（手腕旋轉） | 4.36rad/s, 250°/s | |
| B軸（手腕擺動） | 4.36rad/s, 250°/s | |
| T軸（手腕回轉） | 6.28rad/s, 360°/s | |
| 容許力矩 | R軸（手腕旋轉） | 147N.m |
| B軸（手腕擺動） | 147N.m | |
| T軸（手腕回轉） | 78N.m | |
| 容許慣性力矩 （GD2/4） | R軸（手腕旋轉） | 10kg.m2 |
| B軸（手腕擺動） | 10kg.m2 | |
| T軸（手腕回轉） | 4kg.m2 | |
| 本體質量 | 600kg | |
| 防護等級 | 本體：IP54, 手腕軸：IP67 | |
| 安裝環境 | 溫度 | 0° - +45° |
| 濕度 | 20% - 80%RH（無結露） | |
| 震動 | 4.9m/s2以下 | |
| 其他 | 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 | |
| 電源容量*3 | 4.5kVA | |
| 安裝方式*4 | 置地式，倒掛式，壁掛式，傾斜式 | |
| 用途 | 搬運、取件/包裝、碼垛、組裝/分裝 | |
| 備注 | *1：U臂上的負載隨手腕部負載重量變化。 *2：JIS B 8432為基準。 *3：因用途，動作模式而異。 *4：壁掛式，傾斜式安裝時，S軸的動作會有限制。(注)本表是以SI單位系為記載。 | |
