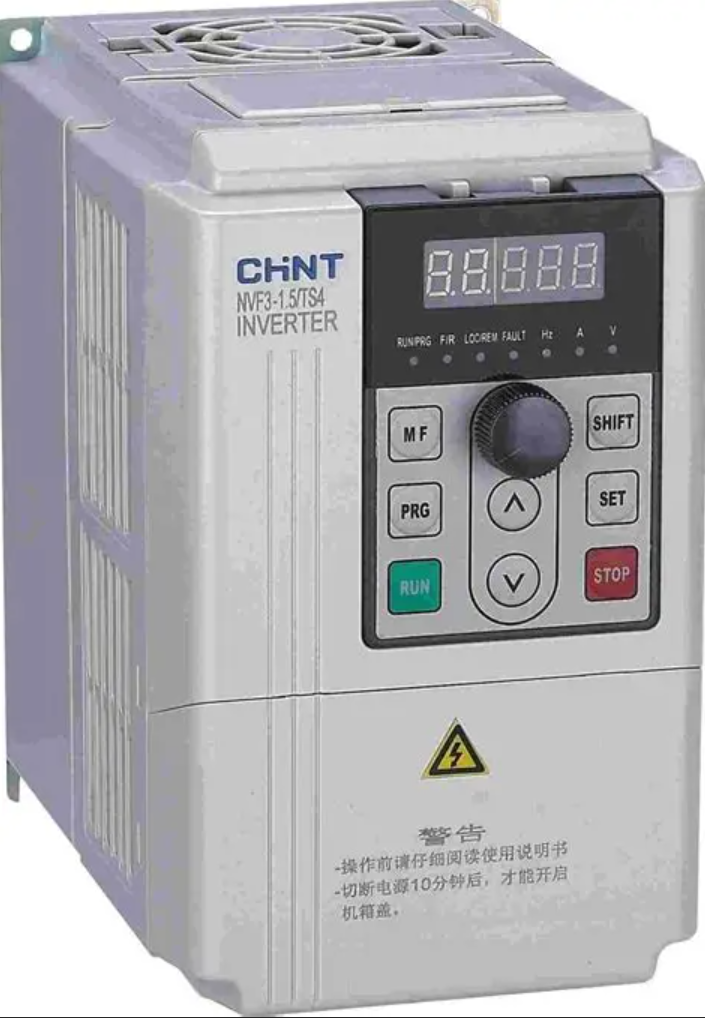

變頻器（Variable-frequency Drive，簡稱 VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。

以下是詳細介紹：

發展歷程

1967 年，芬蘭瓦薩控制系統有限公司開發出世界上第一臺變頻器。20 世紀 70 年代，德國人 F.Blaschke 提出矢量控制模型，通用變頻器出現。80 年代中期，直接轉矩控制技術開始發展。進入 21 世紀后，中國在變頻器研究方面取得突破性進展，技術水平與發達國家接軌。

工作原理

先將輸入的交流電通過整流器轉換為直流電，再經直流母線濾波，得到平滑的直流電。然后，逆變器在微處理器控制下，利用絕緣柵雙極晶體管（IGBT）的高速開關動作，采用脈寬調制（PWM）技術，將直流電逆變成頻率和電壓均可調節的交流電，供給電動機，實現電機轉速的連續、平滑控制。

主要結構

• 主電路：包括整流器、逆變器等。整流器把工頻電源變換為直流電源；逆變器將直流功率變換為所要求頻率的交流功率，常見的逆變電路由 IGD、IGBT、電容等元件組成。

• 控制電路：由頻率、電壓的 “運算電路”，主電路的 “電壓、電流檢測電路”，電動機的 “速度檢測電路”，“驅動電路” 以及 “保護電路” 組成，為主電路提供控制信號。

主要分類

• 按輸入電壓等級：可分為低壓變頻器和高壓變頻器，低壓變頻器常見的有單相 220V 變頻器、三相 220V 變頻器、三相 380V 變頻器；高壓變頻器常見有 6kV、10kV 等。

• 按變換頻率的方法：分為交 - 交型變頻器和交 - 直 - 交型變頻器。交 - 交型變頻器可將工頻交流電直接轉換成頻率、電壓均可控制的交流；交 - 直 - 交型變頻器則先把工頻交流電整流成直流電，再逆變成頻率、電壓均可調節的交流電。

功能特點

• 調速：精確控制電動機的轉速，滿足不同工藝需求。

• 節能：對于風機、水泵等平方轉矩負載，通過降低轉速可大幅降低能耗。

• 軟啟動 / 軟停止：減少啟動電流沖擊和機械沖擊，延長設備壽命。

• 保護功能：具有過流、過壓、欠壓、過熱、短路等保護功能，保護變頻器和電機。

應用領域

廣泛應用于工業自動化、空調與制冷設備、水泵與風機、電梯與升降設備、交通運輸領域、智能家居等多個領域，如在工業生產線上控制傳送帶速度，在變頻空調中控制壓縮機工作頻率，在電梯中實現平穩的速度調節等。
