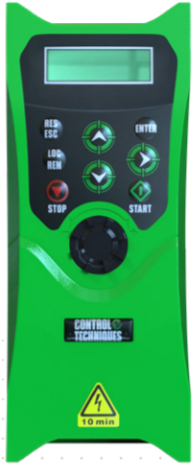

C400-B020022產品描述與數據：

輸入電壓U1 1Ph~220V±15%/3Ph~220V15%/3Ph~380V15%

輸入頻率f1 47~63Hz

輸出電壓U2 0..U1（V）（最大輸出電壓等于輸入電源電壓值）

輸出頻率f2 0-599Hz

載波頻率

輸入電壓不平衡度

效率

2-12KHz（可根據負載特性及溫度智能調整），更高載波頻率請咨詢廠家

允許最大為額定相間輸入電壓的±3%

≈ 98%（在額定功率運行時）

主功率連接

輸入頻率分辨率 數字設定∶0.01Hz/1RPM（轉）; 模擬設定∶最大頻率/轉速X 0.05%

控制方式 標量控制; SVC矢量控制

啟動轉矩 100%@0.5Hz（標量控制）∶100% @0.25Hz（SVC矢量控制）

調速范圍 1∶100（標量控制）; 1∶200（SVC矢量控制）

轉矩提升

V/F曲線

V/F分離

手動轉矩提升0~10%

智能自話應

全分離

加減速曲線 直線、多段、S曲線加減速方式

2種加速時間，加減速時 間范圍0.0s-650.00s

簡易PLC功能 最多16段速運行(通過內置PLC或控制端子實現)

內置PID 可方便實現過程控制閉環控制系統

電壓自動調整（AVR)

自動加減速功能

保護功能

當電網電壓變化時，能自動保持輸出電壓恒定

在一定范圍內，自動延長加速/減速時間，防止在加速/減速過程中，頻繁出現過壓/過流故障保護

輸出短路保護、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、

安全力矩停止等保護功能

基本功能

STO安全力矩停止功能 在設備檢修時，確保設備可靠停止

瞬斷不停 瞬間電網斷電時，可維持驅動器短時間內繼續運行(瞬間斷電時通過負載回饋能量補償電壓的降

低)，在持續時間內，電網恢復供電時，變頻器繼續運行

磁通制動

斷電同步

啟用磁通制動功能，可在無制動電阻的情況下，實現快速停車

在電網意外斷電時，能保證多臺變頻器穩步同步停車

總線通信 標配Modbus接口，可選可自定義簡易CAN通訊

命令輸入方式 控制鍵盤輸入、控制端子輸入、總線通信輸入（輸入方式可相互切換）

速度給定方式 數字給定、模擬量給定（外部模擬量與默認面板電位器給定）、脈沖給定、總線通信給

定、PID給定等方式（給定方式可相互切換）

輸入端子（Input)

以下為標配：

4個數字輸入端子（支持PNP和NPN，其中DI4支持60kHz的高速輸入）

1個模擬量輸入端子（支持0-10V電壓輸入或0/4-20mA電流輸入）

2個STO功能端子

I/O 輸入輸出

接口

輸出端子(Output)

以下為標配：

1個DO輸出端子，支持高速脈沖輸出（支持0-50kHz的方波信號輸出）

1個模擬量輸出端子（支持0-10V電壓輸入或0/4-20mA電流輸入）

1個繼電器輸出端子，NO/NC選擇

人機交互界面

參數拷貝

使用場所

標配固定式LED鍵盤，支持外接可拆卸式大屏LCD或LED鍵盤

可通過LCD控制鍵盤實現參數的快速拷貝復制

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度 0-1000m;1000-4000m時，海撥每升高100m，降容1%（更準確的數值需咨詢專業人士）

相對濕度 小于95%RH，無水珠凝結(凝露）

正弦振動

(IEC 60068-2/-6.Test Fc)

Max.0.1mm)(5 to 13.2Hz);max.7m/s （13.2 to 100Hz)正弦振動

Max.0.1mm(10 to 57Hz);max.10m/s (57 to 150Hz)正弦振動

沖擊 不允許（運行中）; 帶包裝儲運過程中:最大100m/s ，11ms

自由落下（Max.） 不允許（運行中）; 帶包裝情況下：100cm

IP20

無風扇自然冷卻（部分機型）、強迫風冷，空氣自底向頂部流動

IEC 61800-3(2004);IEC 61800-5-1(2007);GB 12668

顯示與控制

應用環境

運行環境溫度 -10℃至+55℃（環境溫度在40℃~55℃時，降額使用）

存儲運輸溫度 -40℃至+70℃

防護等級

冷卻方式

應用標準
