1769 終端蓋

最終 1769 Compact I/O 槽區需要在末端安裝一個終端蓋，無需使用擴展電纜。CompactLogix 5370 L2 控制器隨附一個右端蓋，因此無需單獨訂購。

? 右端蓋，目錄號 1769-ECR

? 具有敷形涂覆的右端蓋，目錄號 1769-ECRK

? 左端蓋，目錄號 1769-ECL

1769 接線系統

除了購買可拆卸端子塊 (RTB) 并自己接線以外，還可以購買以下接線系統部件：

? 為數字量 I/O 模塊提供輸出端子塊的接口模塊 (IFM)。使用將 I/O 模塊與 IFM 配接起來的預接線電纜。

? 為模擬量 I/O 模塊提供輸出端子塊的模擬量接口模塊 (AIFM)。使用將 I/O 模塊與 AIFM 配接起來的預接線電纜。

? I/O 模塊預制電纜。電纜組件的一端為 RTB，插入 I/O 模塊的前面。另一端是不同顏色編碼的導線，用于連接到標準端子塊。

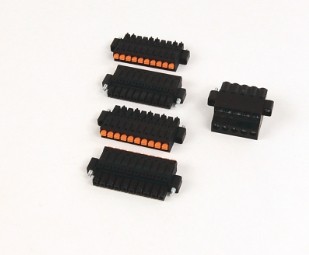

可拆卸端子套件

可分別訂購 CompactLogix 5370 L1 和 L2 控制器的可拆卸端子套件。此套件用于將接線連接到控制器。下表介紹了此套件。
