選擇 FLEX I/O 電源。

步驟 4 - 選擇： 如果功耗超出單一電源的最大值，則應另外安裝電源 FLEX I/O 模塊通過含有內置 24V 直流輸入電源的 FLEX I/O 適配器模塊 與 I/O 鏈路連接。FLEX I/O 模塊通過背板從適配器 / 電源獲取電力。為 給適配器 / 電源供電，還提供了 120V AC 到 24V DC 電源 (1794-PS13 或 1794-PS3)。

模塊供電電壓 - 通常情況下，這一電壓是從與模塊端子座單元相連的 外部電源獲得的 120V AC 或 24V DC 標稱電壓。

所有 Flex I/O 適配器都提供最多可支持 8 個 Flex I/O 模塊的內部電源。 需要使用電源模塊來為適配器提供 24V 電力。

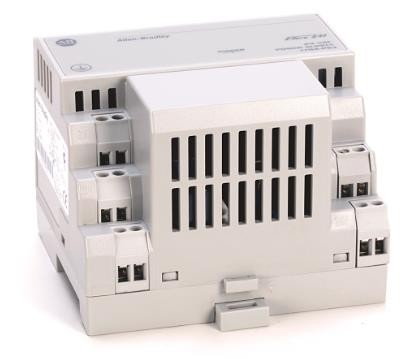

1794-PS13 電源最大能夠提供 1.3 A/24V DC。輸出浪涌電流足以驅動四 個在 24V DC 下運行時浪涌電流為 23 A 并持續 2 ms 的適配器。

1794-PS3 電源最大能夠提供 3 A(1) /24V DC。輸出浪涌電流足以驅動六 個在 24V DC 下運行時浪涌電流為 23 A 并持續 2 ms 的適配器。

也可使用非 Allen-Bradley 直流電源，但應保證符合目標供電設備的技 術參數。應確定要使用該電源電壓的模塊，然后將這些模塊的電流值 加到一起，以便計算出總電流消耗量，并最終確定電源的規格。

1606 開關模式電源最高能夠提供 40 A/24V DC，并且可以在需要更多 電力時作為輔助電源使用。

數字量輸入模塊需要 24V DC (19.2…31.2V DC) 電源，并會消耗模塊技 術參數中列示的電流。

數字量輸出模塊需要 24V DC (19.2…31.2V DC) 電源，并會消耗模塊技 術參數中所列的電流以及所連負載消耗的總電流。負載電流受到所列 最大負載電流和浪涌電流的限制。

組合數字量模塊同時具有輸入和輸出。應根據所列的組合輸入和輸出 技術參數確定電流負載。

模擬量輸入模塊需要 24V DC (19.2…31.2V DC) 電源，并會消耗模塊技 術參數中列示的電流。此外，還必須為 1794-IE8 和 1794-IF4I 變送器提 供充足的電力，以便提供輸入端子電壓或向列示的輸入阻抗提供 20 mA 電流。此電源可由模塊電源充當，并可包含在電源計算之內。

模擬量輸出模塊需要 24V DC (19.2…31.2V DC) 電源，并會消耗所列的 電流以及所連負載消耗的總電流。負載電流受到單位通道允許的最大 電流或阻性負載的限制。

模擬量組合模塊同時具有模擬量輸入和輸出。應按之前所述方式，根 據所列的組合模塊和輸出技術參數確定電流負載。輸出負載電流受到 單位通道允許的最大電流或阻性負載的限制。此外，還必須為 1794-IE8 和 1794-IF4I 變送器提供充足的電力，以便提供輸入端子電壓 或向列示的輸入阻抗提供 20 mA 電流。此電源可由模塊電源充當，并 可包含在電源計算之內。

計數器模塊需要模塊電源、變送器輸入電源，在某些情況下還需要輸 出負載電源。如果需要輸出負載電源，則應為輸出負載電源使用單獨 的電源，以防噪聲干擾。

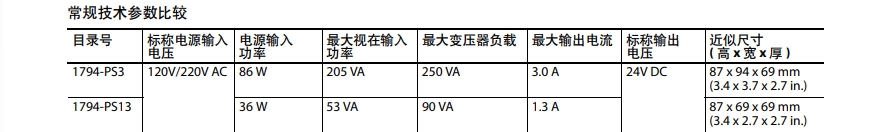

功率要求和變壓器選型

? 使用有功功率值 ( 以 W 為單位 ) 來計算機柜內的熱耗散量。

? 使用視在功率值 ( 以 VA 為單位 ) 進行預期配電定額。

? 使用每個電源的變壓器負載值 ( 以 VA 為單位 ) 外加變壓器的所 有其它負載來確定所需的變壓器規格。
