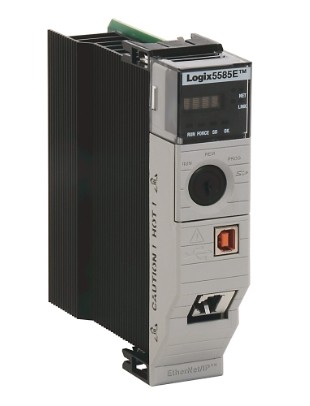

GuardLogix 控制器是一款可實現安全控制的 ControlLogix 控制器。

應用：高達 SIL 3 等級。

GuardLogix 控制器系統已通過型式批準，經認證可在符合 IEC 61508 的高達并包括 SIL 3 等級的安全應用項目以及符合 ISO 13849-1 的高達并包括 PLe/Cat. 4 的應用項目中使用。有關詳細信息，請參見以下內容 ：

   ? GuardLogix 5570 控制器用戶手冊，出版號1756-UM022。提供如何在 Studio 5000（版本 21 或更高版本）項目中安裝、配置和操作 GuardLogix 5570 控制器的信息。

   ? GuardLogix 5570 控制器系統安全參考手冊，出版號1756-RM099。提供如何在 Studio 5000（版本 21 或更高版本）項目中滿足 GuardLogix 5570 控制器安全應用要求的信息。

   ? ControlLogix 5580 and GuardLogix 5580 Controllers User Manual，出版號1756-UM543。提供如何在 Studio 5000（版本 31 或更高版本）項目中安 裝、配置和操作 GuardLogix 5580 控制器的信息。

   ? GuardLogix 5580 和 Compact GuardLogix 5380 控制器系統 安全參考手冊，出版號 1756-RM012。提供如何在 Studio 5000（版本 31 或更高 版本）項目中滿足 GuardLogix 5580 控制器安全應用要求的信息。

在開發期間，對安全和標準系統采用相同的規范，允許進行多程序員操作、在線編輯以及強制 操作。一旦安全系統經過驗證且應用安全簽名，安全內存將受到保護，無法對安全邏輯進行更改，所有安全功能均在 SIL 完整性等級下運行。如果存在安全協處理器，安全完整性等級為 SIL3。如果不存在安全協處理器， 安全完整性等級為 SIL2。就 GuardLogix 控制器的標準功能而言，所有功能就如同使用常規 Logix 控制器那樣工作。 隨著 GuardLogix 5580 控制器的推出，可以通過一個控制器以及安全任務和安全 I/O 的使用，實現 SIL 2/PLd（類別 3）安全等 級。如果要實現 SIL 3/PLe（類別 4）安全等級，則必須使用一個主控制器和一個安全協處理器。 使用 Guard I/O? 模塊可在以太網或 DeviceNet 網絡中實現現場設備的連接，也可以在使用以太網或 ControlNet 網絡的 GuardLogix 控制器之間實現安全互鎖。多個 GuardLogix 控制器可共享安全數據以實現區域間的互鎖，一個 GuardLogix 控制器 也可以使用不同單元 / 區域之間的分布式安全 I/O。
