產品概述：

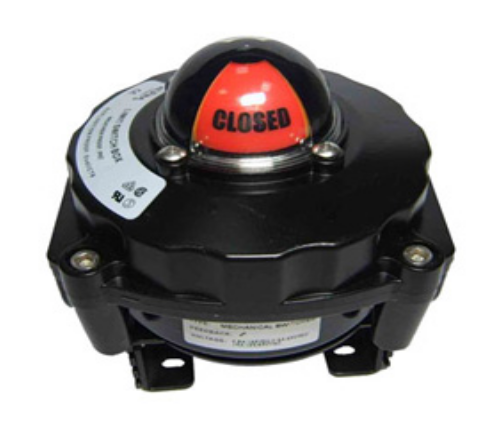

ITS310防爆限位關盒是氣動閥門自動控制系統中檢測閥門狀態一種現場儀表，用以將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序．該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。外觀設計新穎美觀，具三維位置指示器能夠清楚辨識并顯示閥門所處的位置，內部8接點內接線路PCB板接線方便防止短路，控制方式可依現場環境要求選擇接近開關、磁性開關及加裝信號反饋器。

產品介紹：

防護等級：IP67/NEMA4&4(標準) IP68選項

防爆等級：EEX d ⅡB T6，EEX d ⅡC T6，EEX ia ⅡC T6

堅固漂亮的外殼設計

附加限位開關：3~4個機械開關

附加接線端子：8－20點

-微動開關：2×Autonics，2×P+F

-開關位置可由指示器顯示

-雙線接口：雙3/4NPT

概述：

閥門限位開關盒是自動控制系統中檢測閥門狀態一種現場儀表，用以將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序．該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。

特征：

三維位置指示器能夠清楚的顯示閥門所處的位置。

壓鑄鋁合金殼體，粉末涂層，緊湊設計外型美觀，減少閥門包裝體積，質量可靠。

雙線接口 雙1/2 NPT管接口。

信號反饋器。

開關位置可由指示器清楚辨識。

多接點內接線路板內部8個觸點(6個為了開關,2個為螺線形電導管鏈接)接線板符合微型開關的標準，有DPDT開關可選及閥位變送器(4~20mA)、機械式微動開關、接近開關、磁性開關等并可用于電磁閥的連接。

“快速位置”凸輪；限位開關的可調節凸輪通過花鍵和彈簧安裝；開關凸輪的位置不用工具即可進行快速調整。

用 PCB 板代替接線，防止短路。

環境溫度：-20～85℃，防水防塵防護等級：IP67，防爆等級:ExdII BT6、Eexd IICT6,符合EN50014/50018標準。

雙接線口，標準接點，接線安全、方便。

支架易于安裝有4種支架符合NAMUR標準，支架符合ISO5211標準，任何轉動執行器皆可容易地進行安裝。

防脫螺栓，拆裝時螺栓附在上蓋上不會脫落。

安裝方便，不銹鋼主軸連接部分及安裝支架均符合VDI/VDE 3845, NAMUR 標準。

防腐蝕。

內外部涂層：被覆環氧-聚酯涂層，抗coorsion。

支架材質可選用：SS304 。

有標準型和防爆型兩種。標準型為ITS100

閥門的安裝與維護：

1、閥門安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）閥門安裝前，應先徹底清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
