產品概述：

ZSQP型氣動活塞單座快速切斷閥(簡稱切斷閥)，是氣動單元組合儀表中的執行單元。它按調節儀表輸出的信號，直接控制被調介質的切斷和流通，達到對壓力、流量或液位等參數的自動控制。切斷閥與調節閥的主要區別在于：前者用于兩位斷續調節，后者用于多位式連續調節。

該產品結構簡單，操作方便，體形小，重量輕，閥體設計新穎，流阻小，閥容量大，密封性能好，能防火、防爆。套筒切斷閥采用平衡型閥芯結構，可提高允許壓差。閥芯有軟密封和硬密封兩種，可根據使用性能任意選擇。因而它廣泛應用于石油、化工、冶金、電力、輕紡、紡織等各種工業部門的生產過程自動控制與遠程控制系統中。

結構與原理：

切斷閥是由氣動薄膜執行機構與閥本體兩部分組成，中間用三根立柱或支架相連成。切斷閥有三種形式：單座(P)、套筒(M)與三通(N)，其結構與原理見下圖。

執行機構有正、反兩種形式，當信號壓力輸入為0.2Mpa，推桿伸出膜室(向下運動)的叫正作用，與閥配合構成氣關式。當信號壓力輸入為0.2Mpa，推桿退入膜室(向上運動)的叫反作用，與閥配合構成氣開式。三通閥，因閥內開啟與關閉同時存在，故無氣開、氣關之分。其原理：當信號壓力為0時，由于彈簧的預緊力，使閥芯處于初始狀態，常開或常閉。當信號壓力輸入0.2Mpa時，作用在膜片上產生推力，壓縮彈簧，帶動推桿、閥桿、使閥芯移動到極限位置，實現閥門全關(全開)或改變介質流向。當信號壓力輸入為“0”時，作用在膜片上的力消失，由于彈簧的反作用力，使閥芯恢復到初始狀態。

型號編制說明：

ZMQ型切斷閥主要有三大類型：

1．ZMQP：氣動薄膜單座切斷閥，如：ZMQP-16K：氣開式，執行機構無氣源時，閥門常閉．B：氣關式，執行機構無氣源時，閥門常開．Z：執行器大類；M：膜片式；Q：切斷閥；P：閥芯型式，單座；16：公稱壓力，PN1.6Mpa．

2．ZMQM：氣動薄膜套筒切斷閥，如：ZMQM-16K：K：氣開式；M：閥芯型式，套筒；B：氣閉式

3．ZMAQ16-3：氣動薄膜三通切斷閥；A：正作用

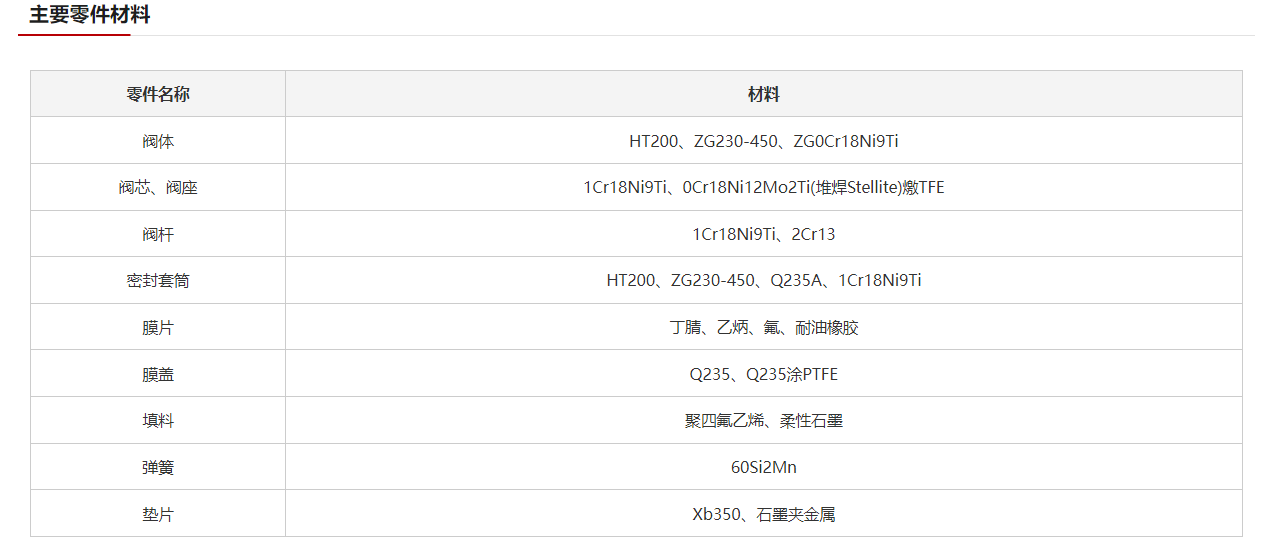

1、允許壓差是指按標準執行機構配制的數據。如用戶需要增大允許壓差，我廠可以通過變換執行機構或彈簧來滿足用戶的需要。

2、對于DN250-350切斷閥，我廠根據用戶工藝參數專門設計。

3、對單座硬密封泄漏量數據第一排為水測，△P=△PMAX；第二排為氣測，△P=0.35MPa．

4、泄漏量要求更嚴格的請單獨指出。

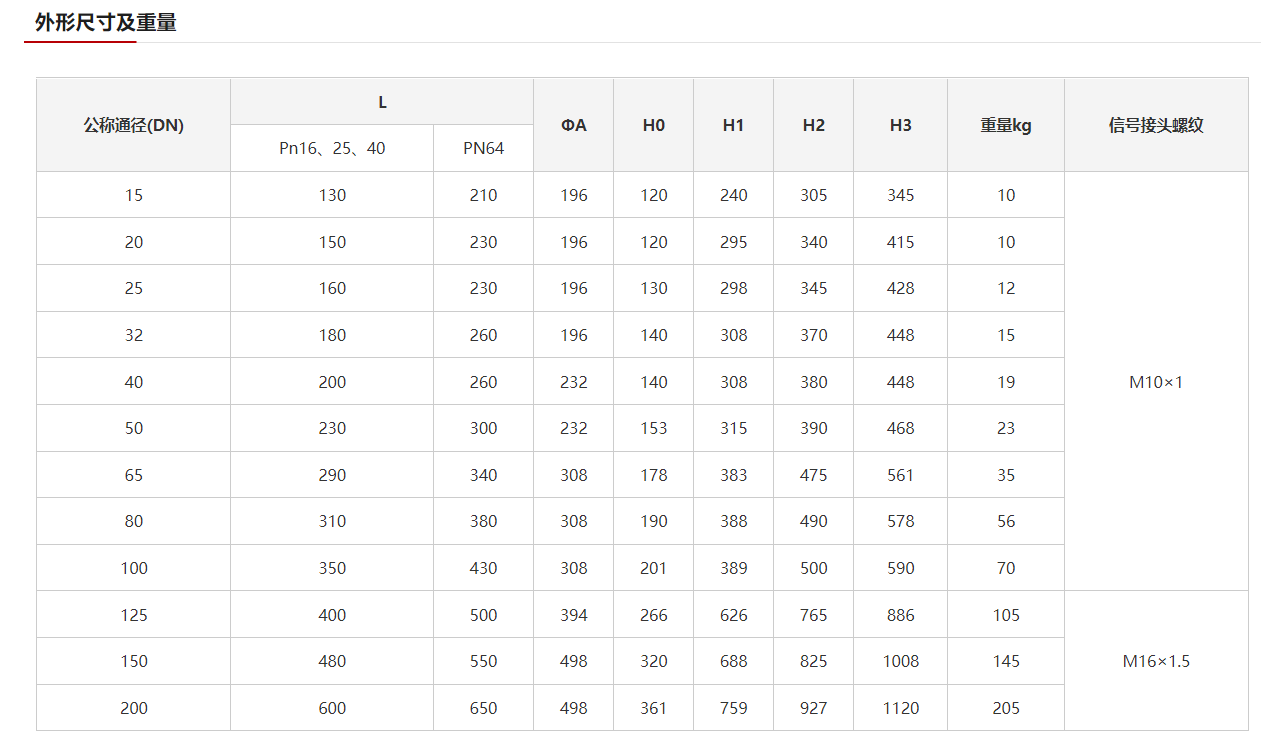

配簡式手輪：對于DN15～DN50，總高增加90；對于DN65～DN100，總高增加125；對于DN100～DN200，總高增加225；重量以PN16為例

連接尺寸及標準：

法蘭按GB/T9113-2000(默認標準)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97

·法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭

PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭

·法蘭端面距按GB12221-89(其它標準須指明)

·焊接連接坡口按：GB12224-89

·執行機構氣信號接口：內螺紋M10×1(DN≤100)，內螺紋M16×1.5(DN>100)

·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。

可配附件：

手輪、簡式手輪、電磁閥、行程開關(觸點回訊器)、空氣過濾減壓器、膜片、法蘭

閥門的安裝與維護：

1、閥門安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）閥門安裝前，應先徹底清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
