OM-CP-OCTPRO作為替代及升級產品

8通道數據記錄器 — 測量電壓；電流；PT100 RTD；J型、K型、T型熱電偶；2252? 或 10 K?熱敏電阻；頻率/脈沖信號輸入

16位采樣分辨率

快速USB通信

采樣速度快 — 每秒采集多達4000次（單通道爆發模式）

大存儲容量 — 512 KB RAM

圖形顯示屏 — 將所采集數據顯示為測量值、圖形或表格

多個記錄數據組 — 最多可存儲100個記錄數據組

適用于Windows XP/VISTA/7的強大分析軟件

產品描述

OM-DAQPRO-5300 系列現已停產。 請點擊新款OM-CP-OCTPRO作為您的替代及升級產品。

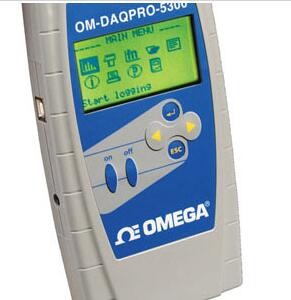

OM-DAQPRO-5300-UNIV是一款便攜式8通道數據采集和記錄系統，配有圖形顯示屏和內置分析功能。該數據記錄器由內置充電電池供電，無需連接到計算機，即可采樣、處理并顯示測量值。

OM-DAQPRO-5300-UNIV是專業化的獨立式數據記錄系統，它經濟實惠、外形緊湊，可在多種應用場合使用。這種16位高分辨率的8通道數據記錄器配備圖形顯示屏和分析功能，可以實時測量電壓、電流和溫度。憑借其高分辨率和快速模數轉換器(ADC)，OM-DAQPRO-5300-UNIV可滿足大部分行業應用中的大部分數據記錄要求。在圖形界面中實時顯示測量值并進行分析是其特有的功能，最大限度地減少了將所采集數據下載到計算機中進一步進行分析的需要。

每個OM-DAQPRO-5300-UNIV數據記錄器的內部都嵌入一個唯一的序列號，可以加載描述性的注釋以便安全標識。

由于所有功能都分布在帶有8個圖標的菜單中，這種數據記錄器使用起來非常簡單。數據記錄器前鍵盤上的4個按鈕可以用于瀏覽每個菜單并且執行任何命令。

輸入

OM-DAQPRO-5300-UNIV有8個用于測量電壓、電流、溫度和脈沖的輸入通道。用戶可以選擇的輸入類型/范圍包括0 ~ 24 mA、0 ~ 50mV、 0 ~ 10 V、2252?或10 K?熱敏電阻、PT100 RTD、J/K/T型熱電偶溫度傳感器、內部溫度、脈沖計數器、頻率計以及多達20個用戶定義的傳感器（用于以工程單位標定模擬電壓或電流輸入）。

OM-DAQPRO-5300-UNIV可以記錄多達8個兩線或4個三線PT100 RTD輸入中的數據（對于每個連接的三線PT100 RTD輸入，都需要使用兩個輸入通道）。頻率/脈沖計數器只能用于輸入通道。該數據記錄器提供了一種簡單直觀的工具，用于定義多達20種自定義傳感器。

幾乎所有0~10V和4~20mA 傳感器都可以使用有含意的工程單位（如psi或gpm）顯示和標定。傳感器定義存儲在數據記錄器存儲器中，并且添加到傳感器列表上。傳感器讀數以用戶定義的單位顯示在OM-DAQPRO-5300-UNIV的LCD顯示屏上以及Windows軟件中。

輸入通道使用可插拔的螺釘式接線端子，方便了連接。內部時鐘和日歷記錄每個測量采樣的日期和時間。

輸出

當輸入通道在規定范圍以外（輸入/輸出通道8作為輸入或報警輸出）時，OM-DAQPRO-5300-UNIV可以自動啟動外部報警設備，例如激勵聲響報警器或者打開警示燈。外部報警設備（聲響或可視報警器）連接到輸入/輸出通道8的螺釘式接線端。報警輸出是集電極開路輸出，類似于電氣開關。可以分別為每個輸入通道設置上限/下限報警值以及是否在超限情況下啟動報警輸出。

Windows軟件

OM-DAQPRO-5300-UNIV系統還配備強大的Windows軟件。把數據記錄器連接到PC時，可以用高達100個采樣/秒的速率查看實時顯示，并且自動下載的執行速率更高。

軟件可以顯示圖形、表格或儀表中的數據；可用各種數學工具分析數據；或者將數據導出到電子表格。Windows軟件還讓您可以設置數據記錄器并且發送報警設置、觸發條件和文本注釋等高級指令。

規格:

輸入數量： 8個差分模擬輸入

輸入類型： 每個輸入可選擇的類型：0 ~ 24mA、0 ~ 50mV、0 ~ 10V、2252?或10 K?熱敏電阻、PT100 RTD、J/K/T型熱電偶、脈沖和頻率（僅限輸入通道1）

0 ~ 24 mA

范圍： 0 ~ 24 mA

分辨率： 4.76 μA

精度： 滿量程的 ±0.5%

環路阻抗： 21 ?

0 ~ 50 mV

范圍： 0 ~ 50 mV

分辨率： 3 μV

精度： 滿量程的 ±0.5%

輸入阻抗： 50 M?

0 ~ 10 V

范圍： 0 ~ 10 V

分辨率： 200 μV

精度： 滿量程的 ±0.5%

輸入阻抗： 125 K?

熱敏電阻類型： 2252 ?/10K? 熱敏電阻（OMEGA 44000系列）

范圍： -25 ~ 150°C (-13 ~ 302°F)

分辨率： 0.05°C

精度： 滿量程的 ±0.5%

RTD類型： 100 ? Pt RTD，α = 0.00385

范圍： -200 ~ 400°C(-328 ~ 752°F)

分辨率： 0.1°C (7 m?)

精度： -200 ~ -50°C范圍，讀數的±0.5%；50 ~ 400°C，讀數的±0.5%；-50 ~ 50°C，±0.5°C

RTD輸入數： 多達8個兩線PT100通道或者4個三線PT100通
