SIMATIC S7-1500 信號模塊 模塊種類更加優化，集成更多功能并支持通道級診斷，采用統一的前連接器，具有預接線功能， 這些模塊既可以直接在CPU進行集中式處理，也可以通過ET200MP系統進行分布式處理。

? 模塊具有不同的通道數量和功能

? 設計緊湊，I/O模板最窄至25毫米

? 集成DIN型導軌，安裝更加靈活

? 中央機架最多可擴展32個模板

? 數字量輸入模塊，具有 50 μs 的超短輸入延時

? 模擬量模塊，8 通道轉換時間低至 125 μs

 ? 多功能模擬量輸入模塊，具有自動線性化特性，適用于溫度測量和限值監測

? 背板總線通訊速度提升40倍，至400 MBaud

? 通道級診斷消息，支持快速故障修復

?  可讀取電子識別碼，快速識別所有組件

?  統一40針前連接器

?  集成短接片，簡化接線操作

?  全新蓋板設計，雙卡位可最大化擴展電纜存放空間

?  自帶電路接線圖，方便接線

? 模擬量模塊自帶電纜屏蔽附件

? 電源線與信號線分開走線

? 增強抗電磁干擾能力

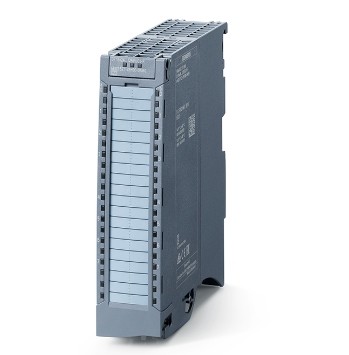

SIMATIC S7-1500 DI 32x24VDC HF 35 mm，帶有運行模式計數器
